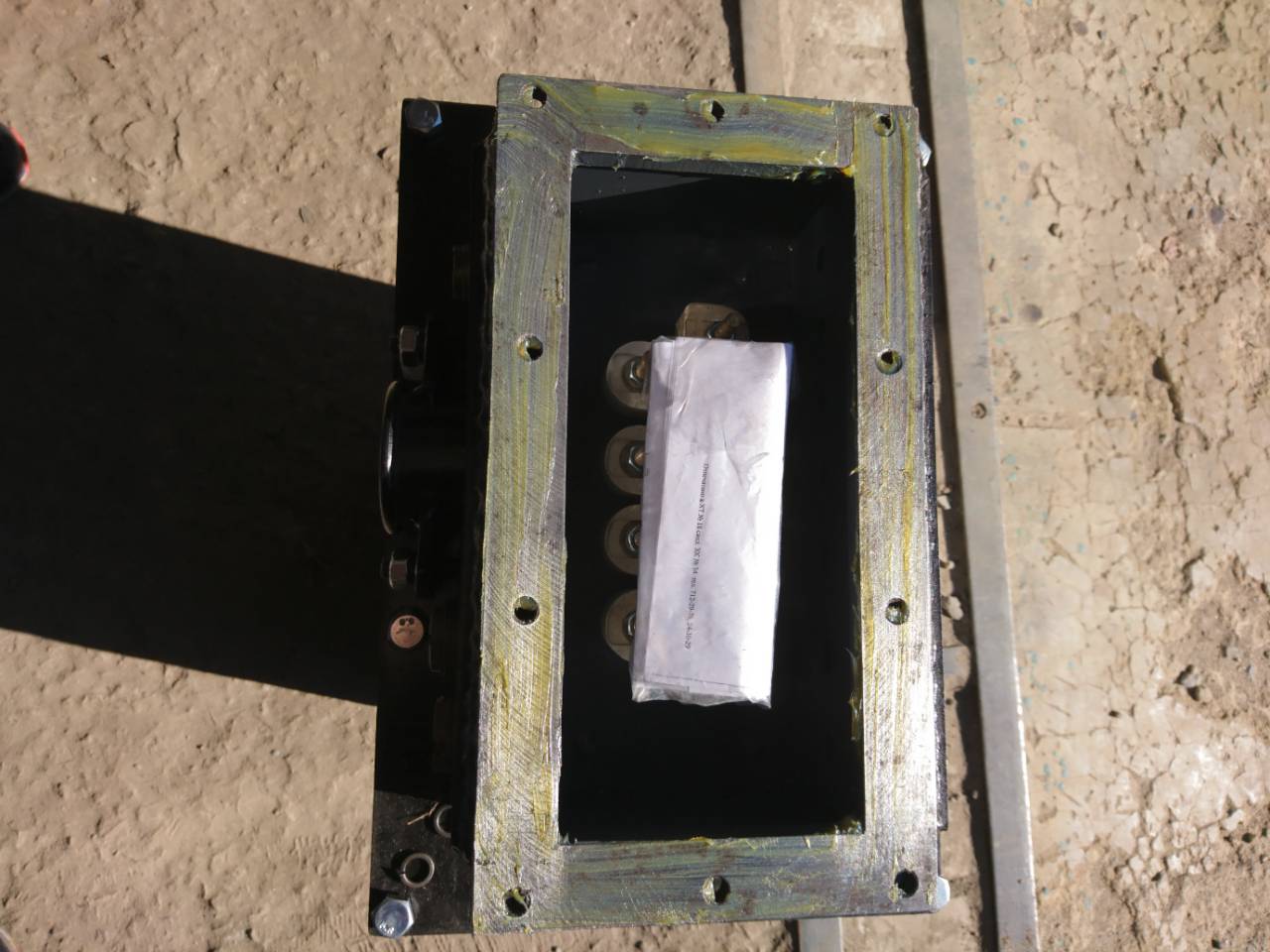

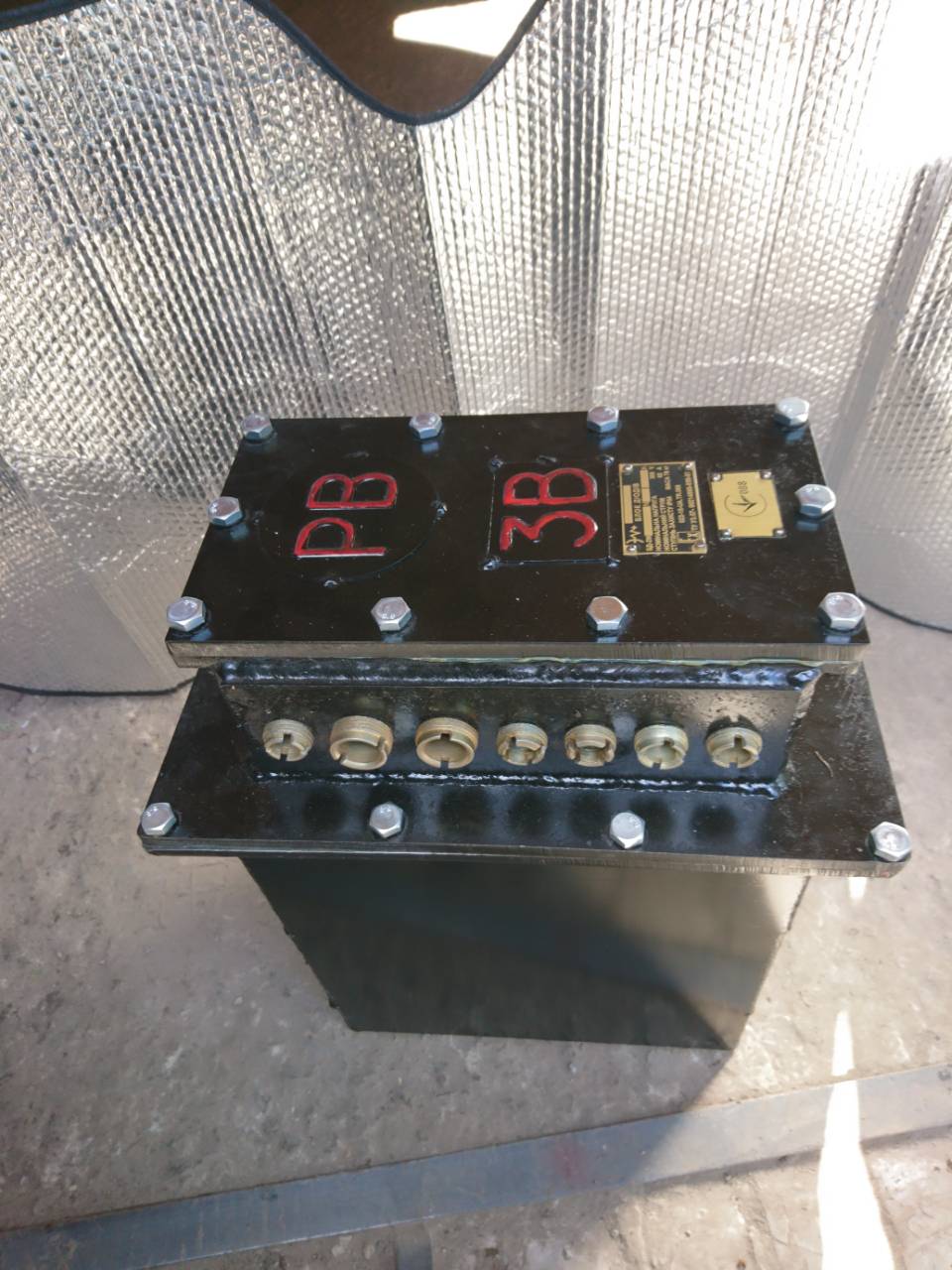

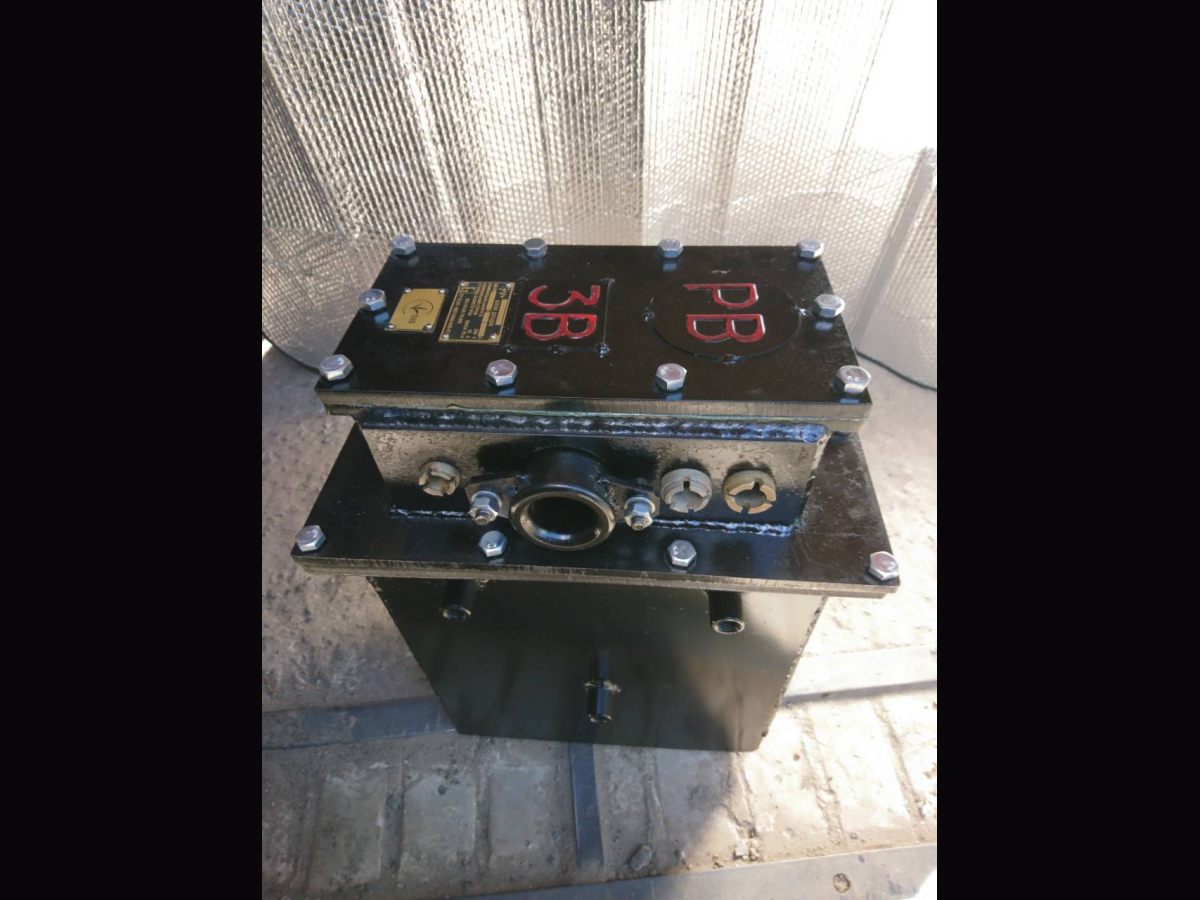

Блок диодов БД-2М У5

Блок диодов взрывозащищенный типа БД-2М У5, предназначен для ослабления электрического поля тяговых двигателей электровоза и соединяет секции аккумуляторной батареи.

Блоки диодов рассчитан для работы при следующих условиях:

• высота над уровнем моря не более 1200 м;
• температура окружающей среды от минус 40 до плюс 40В°С;
• относительная влажность окружающего среды не более 97% при температуре 35В°С;
• окружающая среда взрывоопасная (шахты, опасные по газу и пыли).

Блок имеет маркировку взрывозащиты – РВExdI в соответствии ГОСТ 30852.0-2002. Обозначение основного конструкторского документа: ТУ 3425-011-91577018-2014. Климатическое исполнение У и Т, категория размещения 5 по ГОСТ 15150. Могут применяться в шахтах, опасных по газу и пыли. Взрывозащищенность блока резисторов обеспечивается применением общих требований к взрывозащищенному электрооборудованию по ГОСТ 30852.0-2011 (МЭК 60079-0:1998):

• в оболочке применяются трудногорючие материалы по ГОСТ 12.1.044-89 (ИСО 4589-84), материалы не содержат магния, алюминия и титана более 15%;
• степень защиты оболочки IP54 по ГОСТ 14254-96 (МЭК 529-89);
• температура поверхности блока резисторов не превышает 85В°С;
• электрооборудование соответствует ГОСТ 12.2.007.0-75;
• заземление по ГОСТ 21130;
• крепежные детали, элементы, резьбы соответствуют ГОСТ 30852.0-2011 (МЭК 60079-0:1998);
• применением вида взрывозащиты В«dВ» по ГОСТ 30852.1-2002 (МЭК 60079-1:1998).
• выполнение требований ГОСТ 30852.20-2002.
