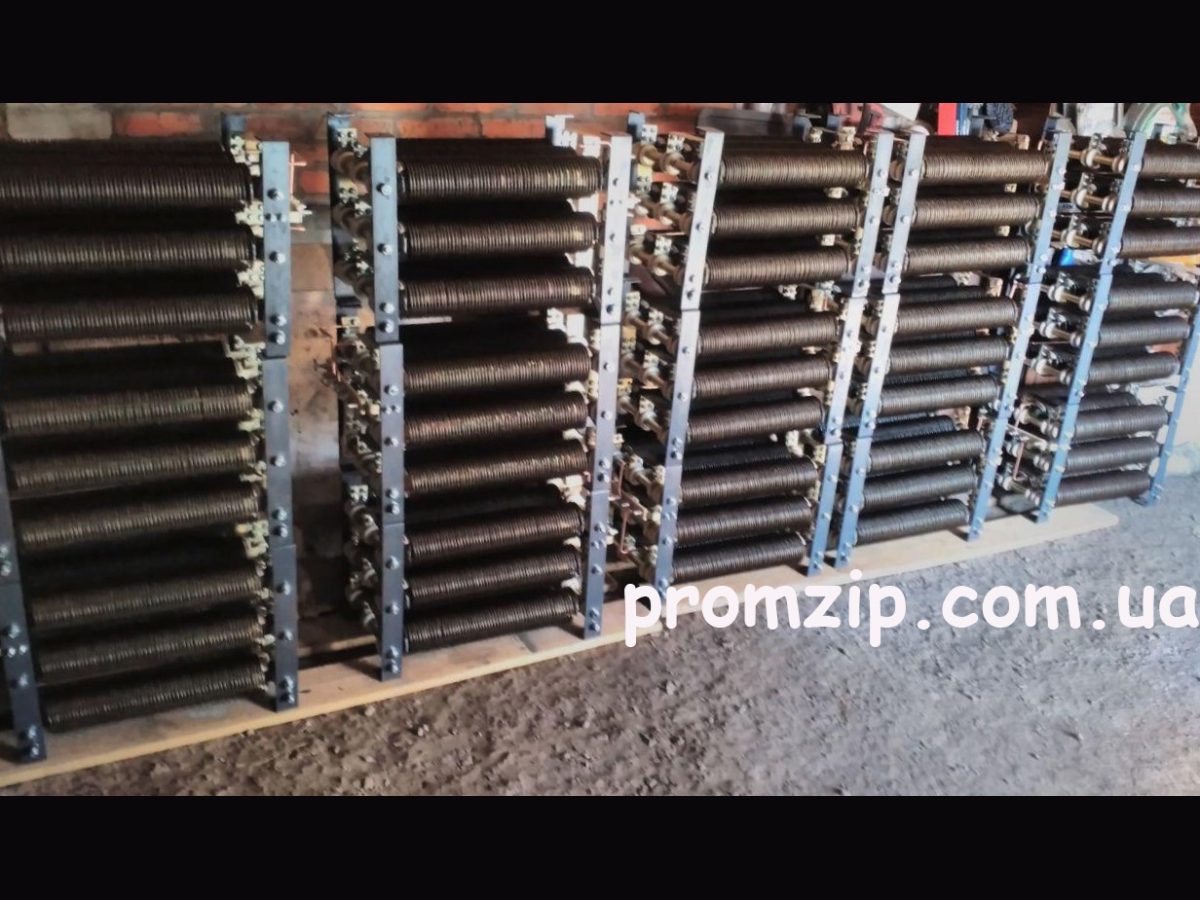

Блоки силовых резисторов типа БСР
 увеличить... Заказ по телефону |
Блоки силовых резисторов типа БСР предназначены для реостатного пуска и электродинамического торможения тяговых электродвигателей постоянного тока, устанавливаемых на рудничных контактных электровозов.
Блок БСР-30 У5 применяется для установки на электровозах со сцепным весом 14 т, а блоки БСР-31 У5 и БСР-32 У5 – на электровозах со сцепным весом 7 и 10 т.
Конструктивное исполнение блоков – рудничное нормальное РН1 по ГОСТ 24754.
Блоки изготавливаются в климатических исполнениях У, категории размещения 5 по ГОСТ 15150-69 (в шахтах с повышенной влажностью и запыленностью). ТУ 3428-001-91577018-2012.
Блок силових резисторов БСР-30 У5 является полным усовершенствованным аналогом блока резисторов БР-1М. За счет новых разработок инженерам удалось добиться усовершенствования блока силових резисторов, добавить номинальную мощность, улучшить работоспособность в 1,5 раза. При этом не нарушая, практически, габаритных размеров.
БСР-30 напряжение В 250. Номинальная мощность КВТ-16.8
БР-1М напряжение В 250. Номинальная мощность КВТ-14.5.
Технические характеристики БСР-30 У5:
Номинальное напряжение, В - 250
Номинальная мощность, кВт - 16,8
Сопротивление первой ступени, Ом - 0,378
Сопротивление второй ступени, Ом - 0,96
Сопротивление третьей ступени, Ом - 0,567
Допуск на величину сопротивления, % - 10
Номинальный (часовой) ток первой ступени , А - 94
Номинальный (часовой) ток второй ступени, А - 94
Номинальный (часовой) ток третьей ступени, А - 94
Количество элементов сопротивления, шт - 9
Масса, кг - 65
Технические характеристики БСР-31 У5:
Номинальное напряжение, В - 250
Номинальная мощность, кВт - 11,1
Сопротивление первой ступени, Ом - 0,322
Сопротивление второй ступени, Ом - 1,28
Допуск на величину сопротивления, % - 10
Номинальный (часовой) ток первой ступени , А - 107
Номинальный (часовой) ток второй ступени, А - 76
Количество элементов сопротивления, шт - 6
Масса, кг - 43
Технические характеристики БСР-32 У5:
Номинальное напряжение, В - 250
Номинальная мощность, кВт - 5,5
Сопротивление первой ступени, Ом - 0,609
Допуск на величину сопротивления, % - 10
Номинальный (часовой) ток первой ступени , А - 95
Количество элементов сопротивления, шт - 3
Масса, кг - 24
