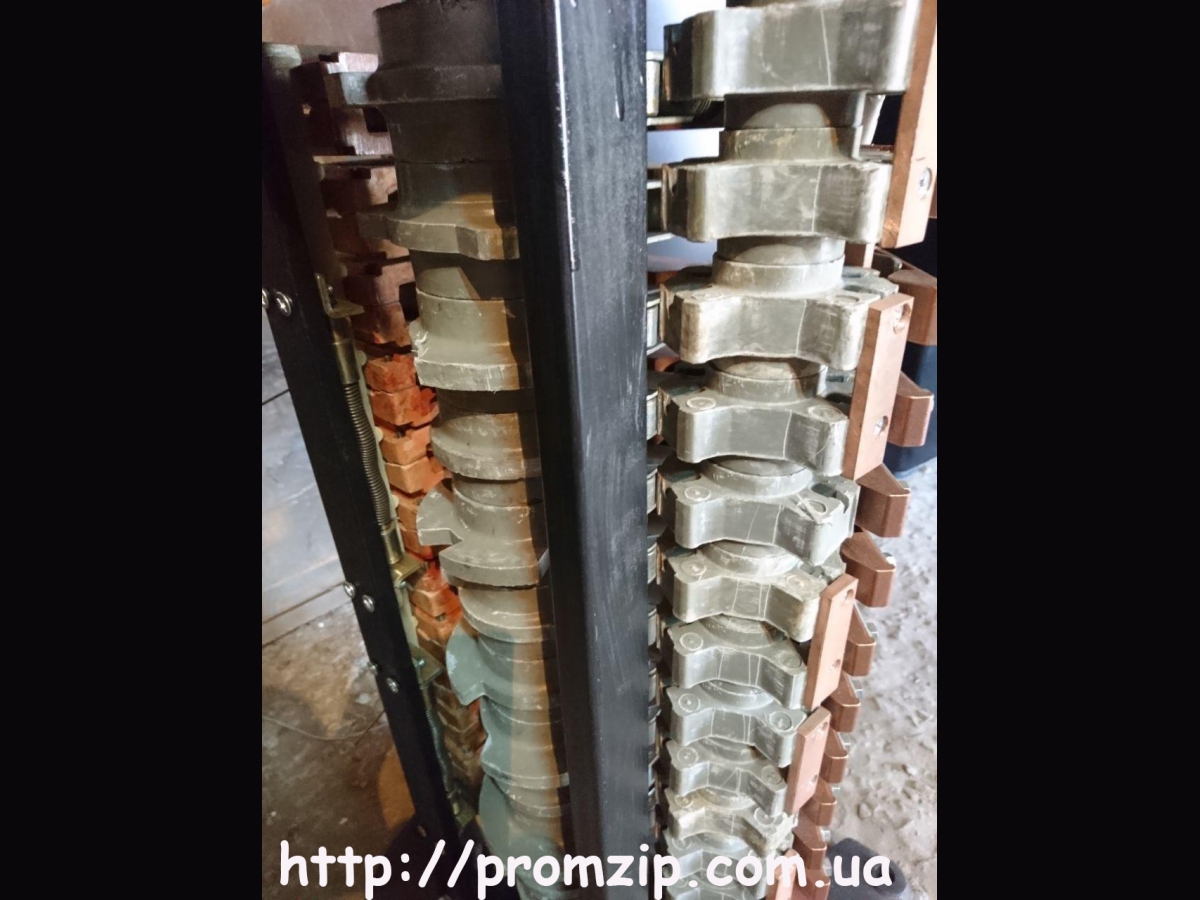

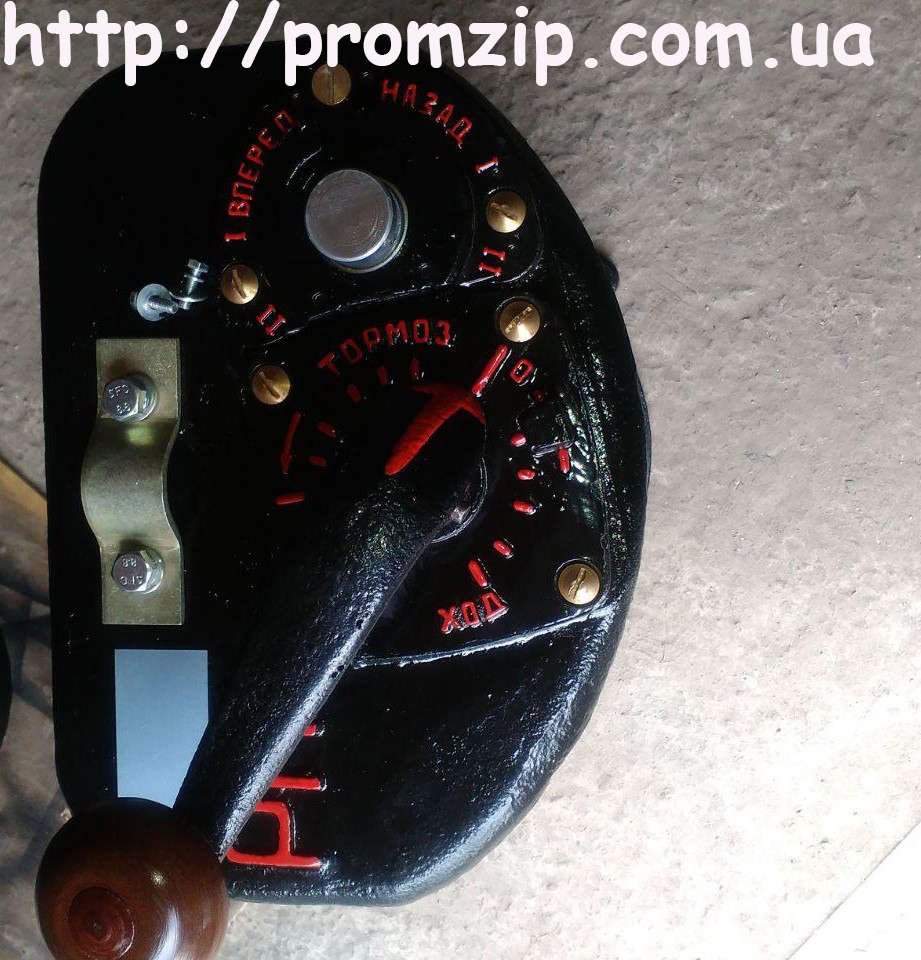

Контроллер силовой КС-304М

Контроллер силовой типа КС-304М предназначен для реостатного пуска и электродинамического торможения тяговых электродвигателей рудничных электровозов, работающих от контактной сети постоянного тока напряжением 250 В.
Климатическое исполнение У и Т, категория размещения 5 по ГОСТ 15150-69. Может применяться в шахтах не опасных в отношении взрыва газа.

Технические характеристики

Род тока	постоянный
Режим работы	повторно-кратковременный, ПВ=20%
Напряжение номинальное, В
цепей силовых и управления	250
цепей освещения и сигнализации	24
Ток номинальный кулачкового элемента, А:
продолжительный	200
при ПВ=20%	410
Ток номинальный цепей освещения, А:	5
Количество контактов, шт:
коммутирующих	11
реверсивных	16
цепей освещения	5
цепей блокировки	1
Нажатие контактов, Н:
коммутирующих	39,2В±4,9
реверсивных	29,4В±4,9
цепей освещения	29,4В±4,9
Провал контактов, мм:
коммутирующих	4В±0,5
реверсивных	2
цепей освещения	1,2
Раствор коммутирующих контактов, мм	12В±3
Установочные размеры, мм	230х390
Масса, кг	не более 103
Рабочее положение	вертикальное
Охлаждение	естественное
