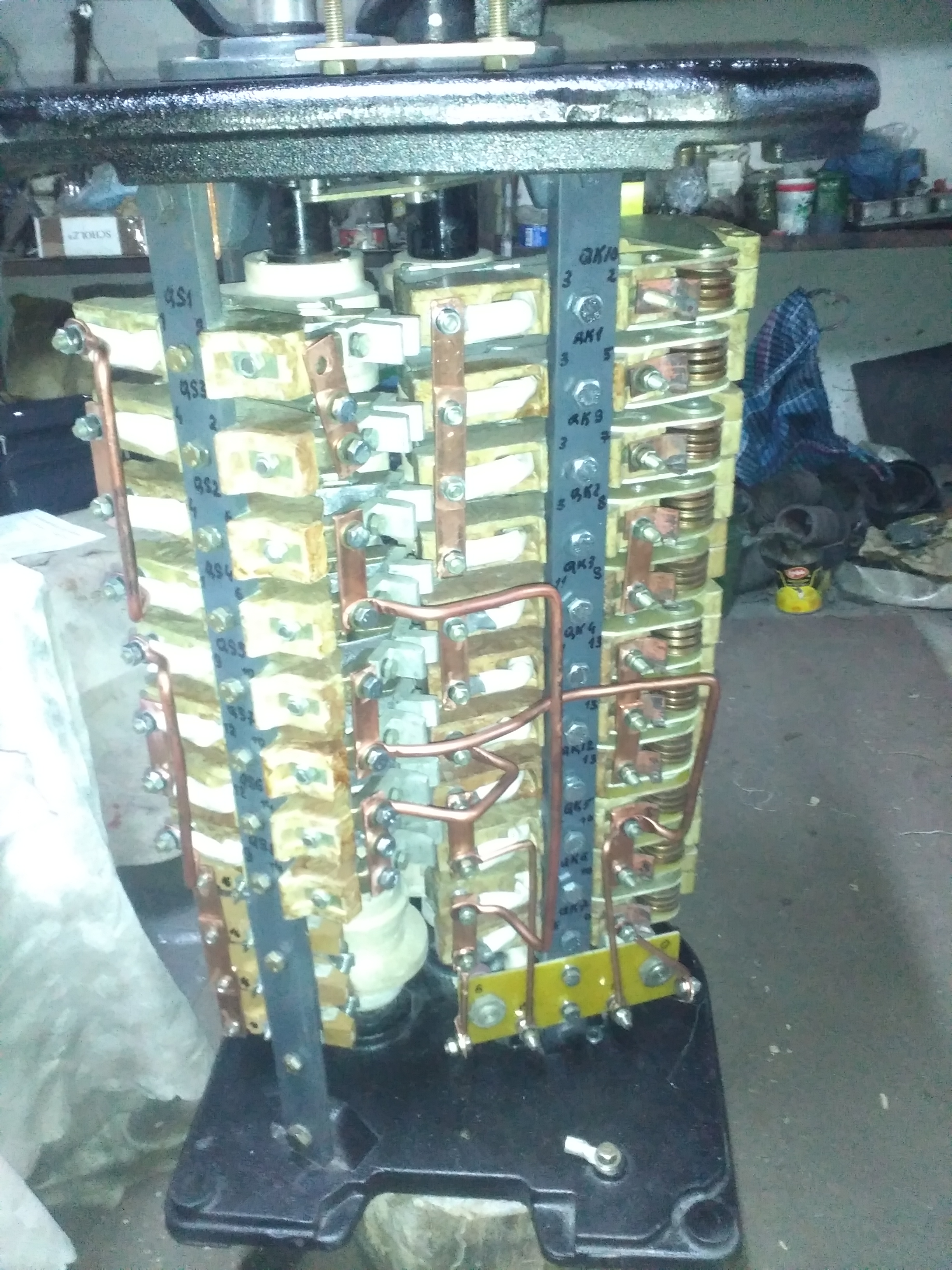

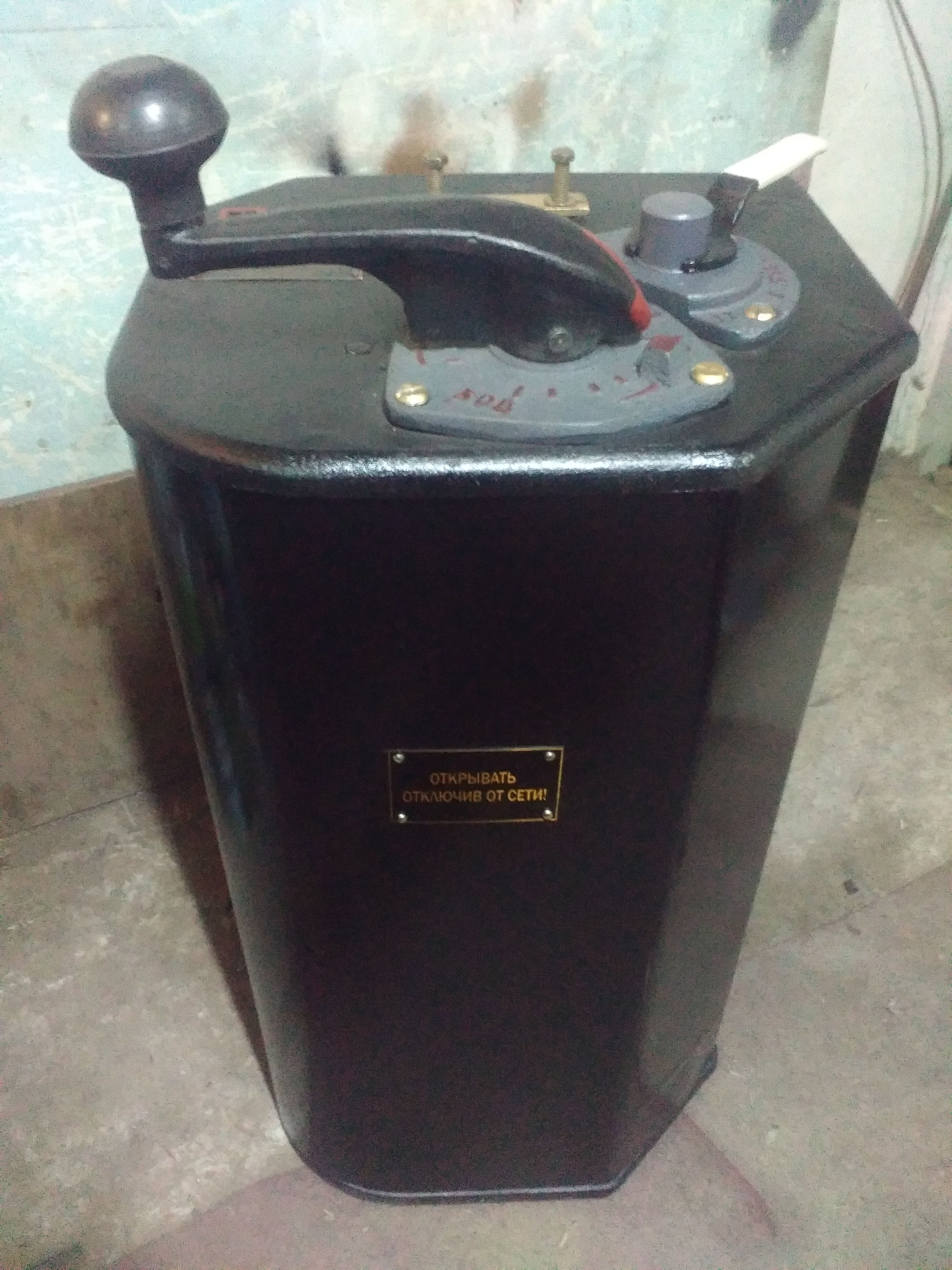

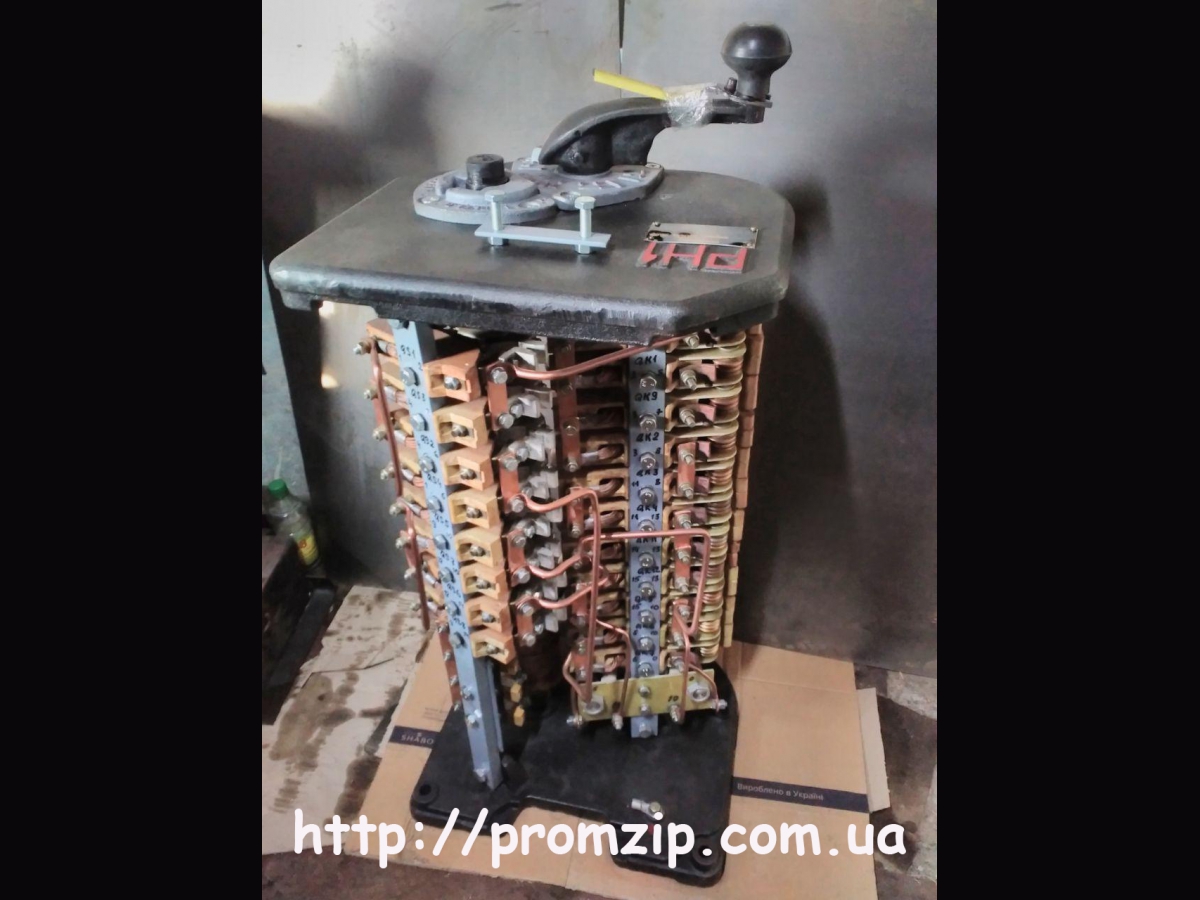

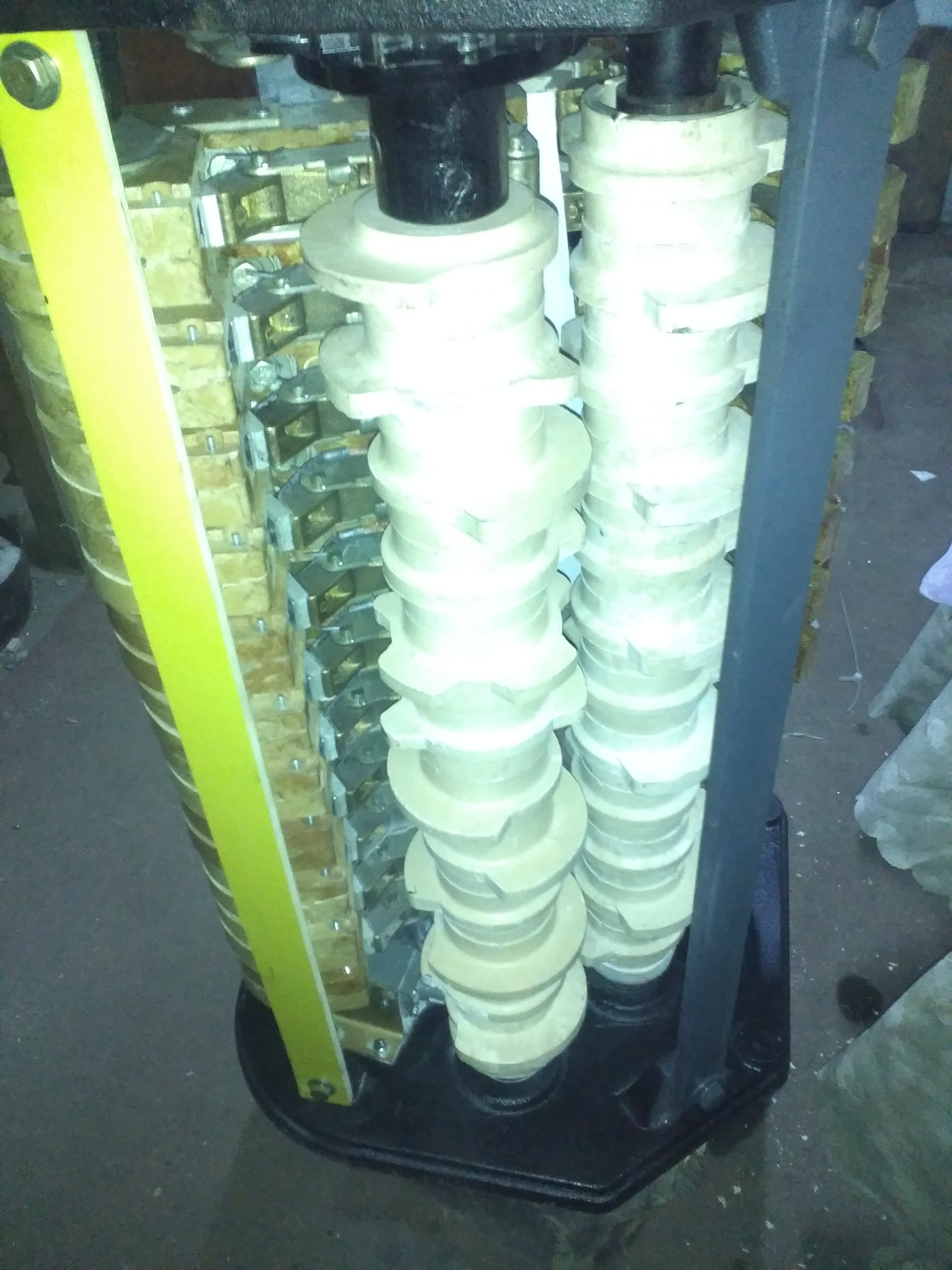

Контроллер силовой КС-305У
 увеличить... Заказ по телефону |
Структура условного обозначения контроллера КС-305 У5:
- КС вЂ“ контроллер силовой;
- 3 - величина контроллера по току;
- 05 – серийный номер исполнения;
- У5 - климатическое исполнение и категория размещения (в шахтах с повышенной влажностью и запыленностью).
Условия эксплуатации контроллера КС-305 У5
- при температуре окружающей среды от минус 40 до 35В°С;
- на высоте не более 1200 м над уровнем моря;
- в условиях рудничной взрывобезопасной окружающей среды, с повышенным содержанием пыли не более 300 мг/м3;
- при воздействии механических факторов внешней среды –в соответствии с группой условий эксплуатации М25 по ГОСТ 17516.1-90.
Технические характеристики контроллера КС-305 У5
Напряжение номинальное, В | Значение параметра |
- главной цепи и цепи управления | 250 |
- цепи освещения и сигнализации | 24 |
Ток длительного режима, А | 200 |
Ток номинальных цепей освещения, сигнализации и блокировки, А | 5 |
Количество контактов | |
- коммутирующих | 11 |
- реверсивных | 8 |
- цепи освещения и сигнализации | 4 |
- цепи блокировки | 1 |
Нажатие контактов, Н: | |
- коммутирующих и реверсивных | 40 +/-5 |
- цепей освещения, сигнализации и блокировки | 2,8 |
Провал контактов цепей освещения, сигнализации и блокировки, мм | 2 +1,8(-1,0) |
Механическая износостойкость, циклов ВО, не менее | |
- главного барабана | 5х10^5 |
- реверсивного барабана | 1х10^4 |
Электрическая износостойкость, циклов ВО, не менее: | 2,5х10^4 |
- конструктивное исполнение - рудничное нормальное РН1 по ГОСТ 9219-88;
- рабочее положение – вертикальное;
- режим работы - повторно-кратковременный ПВ 20%;
- охлаждение – естественное;
- степень защиты контроллера (с учетом встраивания в электровоз) –IP54 по ГОСТ1454-99;
- уровень изоляции - 1
- климатическое исполнение- У5 по ГОСТ1550-6
- контроллер изготавливается по техническим условиям ТУ16-2007 АВТГ.643521.001ТУ
